電磁兼容性技術是太陽能風能逆變器質量的有效保證

眾所周知，逆變器是所有太陽能/風能發電及電能傳輸系統中最關鍵的部分。逆變電路作為大功率模塊的驅動電源來說電磁環境存在干擾，因此在設計時，必須考慮電磁兼容性問題。

1、太陽能/風能逆變器電磁兼容(EMC)預測試必不可少

一款太陽能/風能逆變器產品在投放市場前必須通過EMC鑒定測試，看其是否符合相應的EMC標準。其實，按照一款產品研發、生產全過程中所需要的EMC測試量而言，鑒定測試只占了不到10％，90％以上的測試工作量是在鑒定測試之前完成的，包括太陽能/風能逆變器電路的原理樣機、初樣到正樣研制的過程中，通過不斷的EMC測試逐步實現產品良好的電磁兼容性。我們將這90％的測試工作總稱為EMC預測試。可以說沒有預測試，基本不可能通過鑒定測試。

2、 如何建立太陽能/風能逆變器EMC預測試系統

鑒定測試對于環境要求比較嚴格，一般必須在屏蔽室或暗室中進行，預測試的主要目的在于摸底，找到問題所在，所以預測試太陽能/風能逆變器在保證必需的精度的同時，縮短測量時間是一個不可忽視的因素，如采用頻譜分析儀既可以保證與EMI接收機有相似的精度，又可顯著提高測量速度，而且價格不足EMI接收機的一半。所以目前頻譜分析儀是建立預測試系統的最佳選擇。

預測試系統主要按照GJBl51A的CEl01和REl02對逆變器的EMI性能進行測試，檢查太陽能/風能逆變器受試設備的相關EMI性能是否合格，如果不合格必須指出頻率點及其對應的幅度值，以備逆變器設計人員有針對性地提出解決辦法，將問題較早地消除，為逆變器進入市場前能通過EMI標準測試奠定堅實的基礎。
預測產品的EMC問題，主要有兩方面：

A、電磁干擾(EMl)特性、干擾耦合路徑特性、受試設備的電磁敏感度(EMS)特性的物理模擬預測與數學模擬預測；

B、研究科學可行的EMC測試與試驗技術，包括測試方法與測試設備。

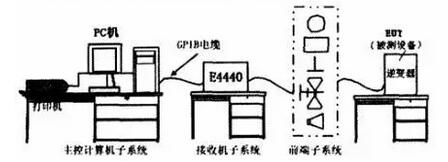

*預測試系統的總體結構示意圖

預測試系統主要分為硬件和軟件兩部分：
A、硬件部分
包括三個分系統：前端子系統（主要包括傳感器，如電流探頭、環形天線、桿天線、雙錐天線、雙脊喇叭天線；電源阻抗穩定網絡；衰減器等）、接收機子系統（主要包括頻譜儀、射頻預選器和EMl分辨帶寬選件等）和主控計算機子系統（主要包括PC機、PC-GPIB卡、GPIB線纜）。
B、軟件部分
從功能上可以將該軟件系統劃分為五個模塊：系統管理模塊、系統檢測模塊、掃描模塊、數據處理模塊和測試結果輸出模塊。
