CDN 輻射

主要標準：

 CISPR 15: Limits and methods of measurement of radio disturbance characteristics of electrical lighting and similar equipment.

 CISPR16-1-4: Radio disturbance and immunity measuring apparatus – Ancillary equipment –Radiated disturbances Reference.

應用特點：

     對于電氣照明設備等小型受試物，CISPR 15 標準規定，耦合/去耦網絡（CDN）法是輻射發射測量方法的替代法，用 CDN 測量共模端子電壓，能縮短測試時間并節省場地費用。

     CDN 法的原理是對于小型 EUT，引線上由共模電流引起的輻射發射，遠遠大于受試物表面向外的輻射。由于 CDN 能提供穩定的共模阻抗，因此可以通過測量共模電壓推導出輻射發射。CDN 法可以測量的頻率范圍為 30MHz - 300MHz。

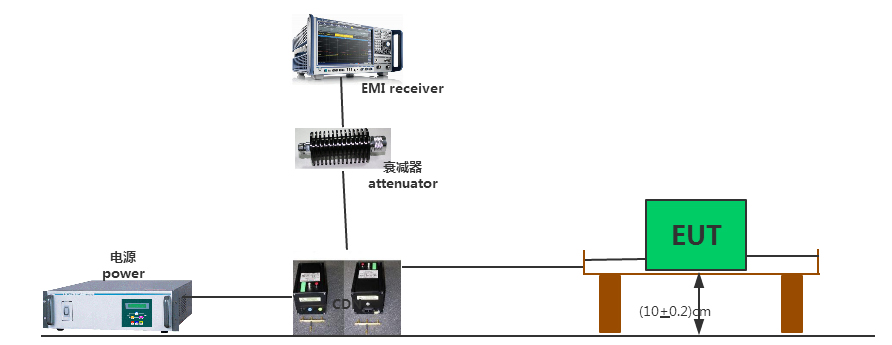

測試配置布置圖：

      主要測試設備：接收機、CDN網絡、電壓探頭、EMC測試軟件等

測試環境：屏蔽室或電波暗室
