應用特點：

脈沖群抗擾度試驗，是模擬電網中眾多機械開關在切換感性負載時所產生的干擾。這類干擾的特點是：成群出現的窄脈沖、脈沖的重復頻率較高（kHz-MHz 級）、上升沿陡峭（ns 級）、單個脈沖的持續時間短暫（10-100ns 級）、幅度達到 kV 級。成群出現的窄脈沖可對半導體器件的結電容充電，當能量積累到一定程度后可引起線路或設備出錯。試驗時將脈沖疊加在電源線（通過耦合/去耦網絡）和通信線路（通過電容耦合夾），對設備形成干擾。受試設備（EUT）的試驗部分主要包括設備的供電電源端口、保護接地（PE）、信號和控制端口。

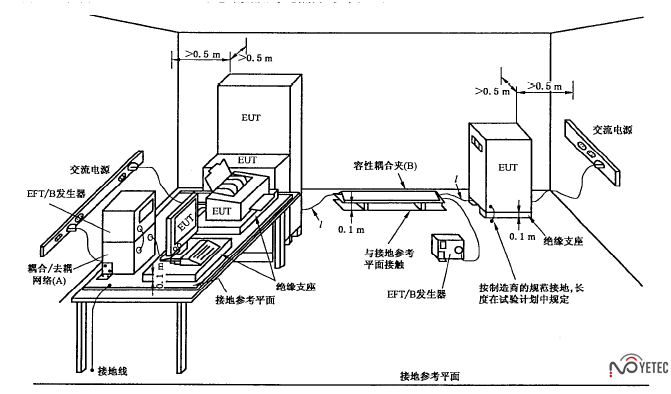

測試配置布置圖：
